Tür

Um Türen einzubauen, müssen Sie in der Was-Leiste Bauteile auf das Symbol Tür klicken. Die zugehörige Wie-Leiste wird aktiviert.

ViCADo.arc bietet zusätzlich noch den Türdesigner an der über das Scrollmenü Türdesigner ausgewählt werden kann.

In der Wie-Leiste Tür lassen sich Einstellungen zur Türbreite und -höhe, bzw. Schwellenhöhe einstellen. Wird der Haken bei Aufschlag gesetzt, wird die Aufschlagsrichtung beim Setzen der Tür bestimmt und die Aufschlagssymbolik in der Draufsicht gezeichnet. Ist der Haken OKFF gesetzt wird die Schwellenhöhe erst ab Oberkante Fußbodenaufbau gerechnet.

Nach Festlegung der Eigenschaften kann die Tür in der Draufsicht gesetzt werden.

Sobald Sie mit der Maus über die Wand fahren, wird das Symbol für die Öffnung mit den entsprechenden Parametern dargestellt. Die Öffnungsparameter werden mit dem aktuellen Bezugspunkt visuell dargestellt. Der Türbezugspunkt (links, Mitte, rechts) kann hierbei durch Betätigen der Taste b verändert werden.
Beim Einbau einer Tür mit Aufschlagsymbolik wird durch den ersten Klick die Tür platziert. Bewegen Sie dann die Maus nach oben, unten, links oder rechts, um die Anschlagsposition zu definieren. Schließen Sie die Ausrichtung mit einem zweiten Mausklick ab.

Klicken Sie auf das Symbol Eigenschaften, um das Eigenschaftenfenster zu öffnen.

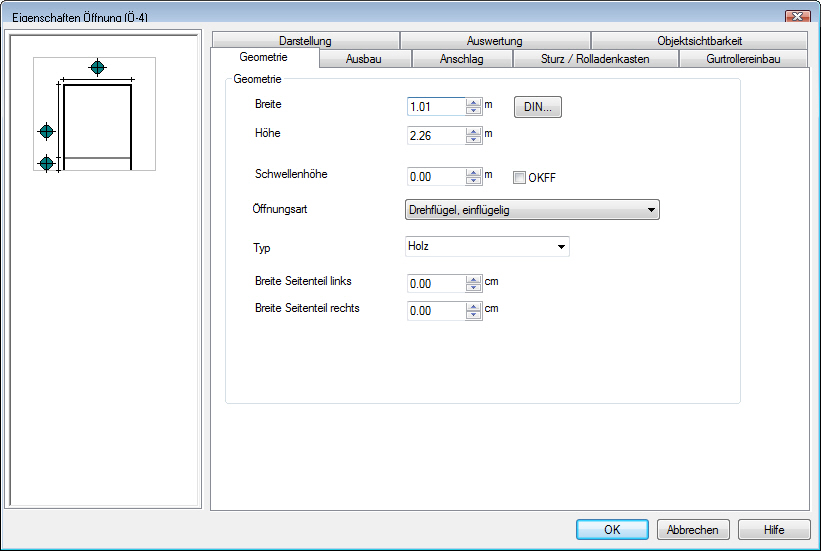

In der Registerkarte Geometrie definieren Sie Öffnungsparameter wie Breite, Höhe und Schwellenhöhe der Tür.

Breite: Lichte Breite der Tür. Über die Schaltfläche DIN stehen Öffnungsmaße von Türen zur Auswahl.
Höhe: Lichte Höhe der Tür.
Schwellenhöhe: Ist der Haken OKFF gesetzt wird die Schwellenhöhe ab Oberkante Fußbodenaufbau des aktiven Geschosses gemessen. Ist der Haken OKFF nicht gesetzt wird die Schwellenhöhe ab Oberkante Rohfussboden des aktiven Geschosses gemessen.

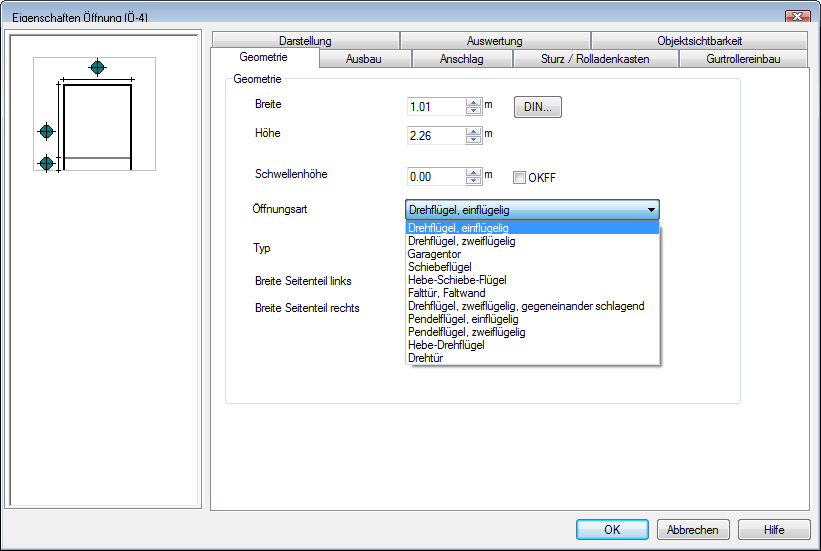

Öffnungsart:
Typ: Der hier gewählte Materialtyp wird in den Fenster- und Türsichten ausgewertet.
Breite Seitenteil links: Breite des Seitenteils auf der linken Seite der Tür
Breite Seitenteil rechts: Breite des Seitenteils auf der rechten Seite der Tür

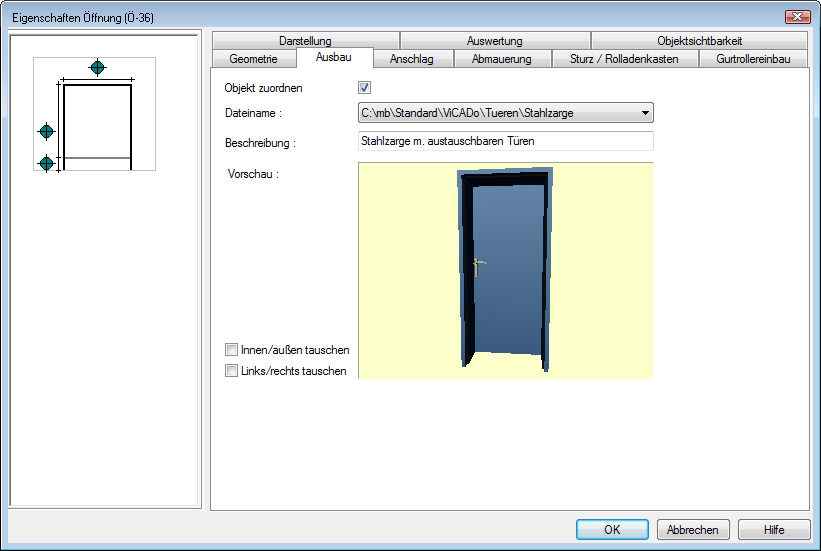

In der Registerkarte Ausbau kann ein Objekt zur realitätsnahen Darstellung der Tür in einer Visualisierungssicht gewählt werden. Hierzu ist in das Kontrollkästchen Objekt zuordnen ein Häkchen zu setzen. Klicken Sie anschließend auf den Auswahlpfeil des Feldes Dateiname, können Sie aus dem Objekt-Katalog die gewünschte Tür per Doppelklick auswählen. Das Objekt erscheint im Vorschau-Fenster und wird im Feld Beschreibung aufgeführt.

In der Registerkarte Anschlag legen Sie den Innenanschlag der Öffnung sowie die Aufschlagposition der Tür im Grundriss fest.

In der Registerkarte Abmauerung werden für mehrschalige Wände die Abmessungen für die Innen- und Außenmauerung der Öffnung festgelegt.

Die Registerkarten Sturz / Rolladenkasten sowie Gurtrollereinbau dienen im Regelfall der Spezifizierung von Einbaukomponenten für Fenster und werden an entsprechender Stelle kurz erläutert.

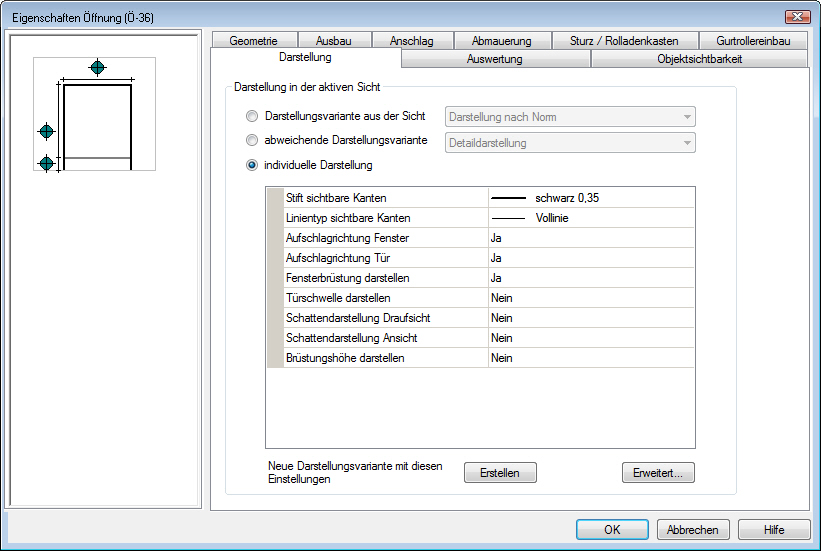

In der Registerkarte Darstellung können Darstellungsoptionen geändert, bzw. eingestellt werden.
