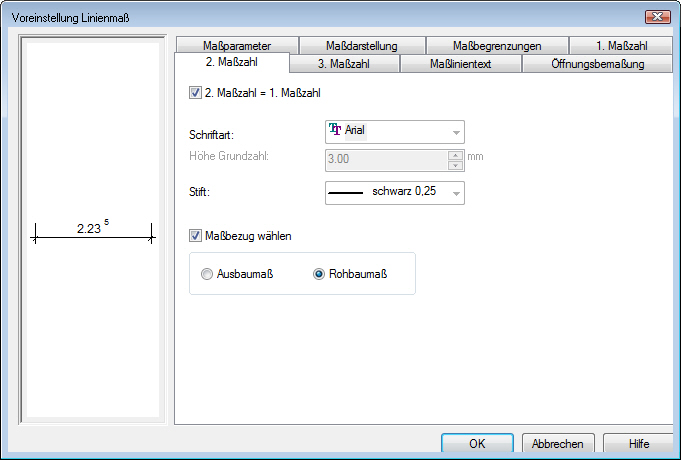

2. Maßzahl

Schriftart, -höhe und Stift können hier für die 2. Maßzahl eingegeben werden. Sind die Einstellung gleich der 1. Maßzahl, dann sind die Eingaben invers.

Für die 2. Maßzahl kann ein Zusatztext eingegeben werden. Um den Text nachträglich zu editieren, ist die Maßkette zu markieren, an jeder Maßzahl erscheint ein sogenannter Hook. Dieser ist mit dem Cursor anzugefahren (der Cursor wird zum Kreuz), Klick auf rechte Maustaste und Eigenschaften auswählen, hier kann der Text geändert werden.



Optional kann ein Maßbezug für die 2. Maßzahl (Öffnungshöhe) gewählt werden:

Ausbaumaß:

Der Wert gibt die Öffnungshöhe von Oberkante Fertigfußboden des Geschosses bis Unterkante Sturz an.



Rohbaumaß:

Bei Öffnungen ohne Brüstung / Schwelle: Der Wert gibt die Öffnungshöhe von Oberkante Rohfußboden des Geschosses bis Unterkante Sturz an.

Bei Öffnungen mit Brüstung / Schwelle: Der Wert gibt die Öffnungshöhe von Oberkante Brüstung / Schwelle bis Unterkante Sturz an.



Anmerkung: Wurde ein Fenster (Vorlage: Fenster, einfach / Fenster, erweitert) oder eine Tür (Vorlage: Tür) mit gesetztem Haken OKFF und einer Brüstungs- bzw. Schwellenhöhe von 0 eingegeben, wird davon ausgegangen, dass in Höhe des Fußbodenaufbaus eine Aufdopplung vorgesehen ist. Es wird ein entsprechendes Rohbau- bzw. Ausbaumaß angegeben.



siehe auch 3. Maßzahl





Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
