Die Eingabe eines Daches erfolgt über die Was-Leiste Dach. Sattel-, Mansard-, Walm-, Krüppelwalm-, Tonnen-, Pult- und Flachdächer können mit dem ViCADo-Dach erzeugt werden.
Über die Schaltfläche Dach erzeugen in der Was-Leiste wird die entsprechende Wie-Leiste angezeigt. Hier kann die Dachart über die Bauteilvorlagen gewählt werden.
Nach Eingabe eines Daches in der Draufsicht über eine Polygon oder Rechteck wird zunächst immer eine allseitiges Walmdach konstruiert. Die einzelnen Dachseiten können dann nachfolgend im Eigenschaftsdialog des Daches als Satteldach-, Tonnendach-, Mansarddach- oder Giebelseite definiert werden. Hierdurch lassen sich nahezu beliebige Dachformen erzeugen.
In den Dach-Eigenschaften wird pro Dachseite der Dachseitentyp ausgewählt.
Beispiele für Dachformen:
Walmdach: 4x-Satteldachseite
Krüppelwalmdach: 4x-Satteldachseite, die Krüppelwalmseiten haben größere Drempelhöhen

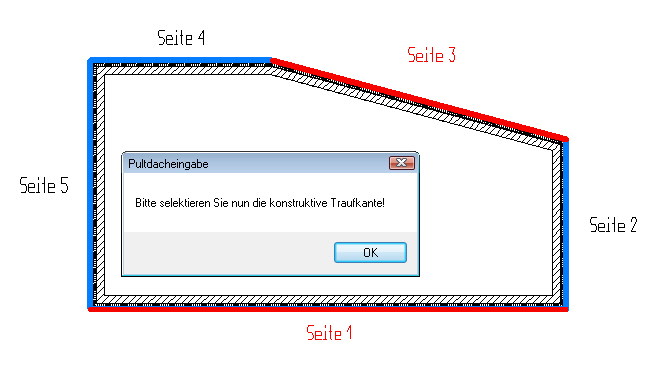

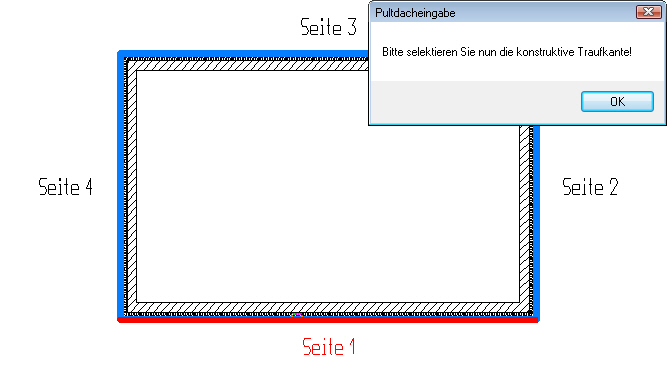

Nach Eingabe eines Daches in der Draufsicht über eine Polygon oder Rechteck und der Definition der konstruktiven Traufkante wird ein Pultdach konstruiert.
Nach Eingabe eines Daches in der Draufsicht über eine Polygon oder Rechteck und der Definition der beiden konstruktiven Traufkanten wird ein Satteldach konstruiert.

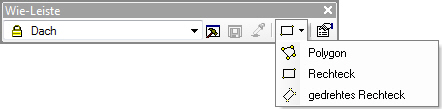

Als Eingabe für den Grundriss des Daches kann ein Polygons oder Rechtecks gewählt werden.

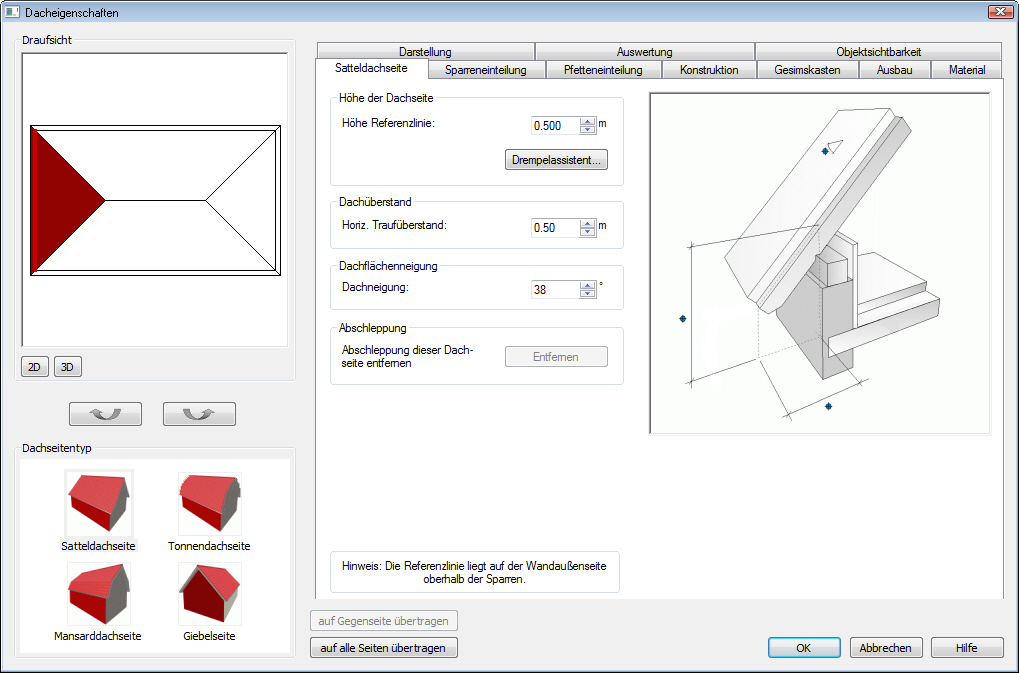

Nach Eingabe des Grundrisses und etwaiger Wahl der konstruktiven Traufkanten öffnet sich der Dacheditor. Im Dacheditor können übersichtlich und einfach eine große Anzahl von Parametern eingestellt werden.
Der Dacheditor öffnet sich über die Eigenschaften des Daches.
Über die Schaltflächen
und
wird zwischen den Dachseiten hin- und hergeschaltet. Falls noch weitere Dachflächen die selben Eigenschaften erhalten sollen, bieten sich die Schaltflächen auf Gegenseite übertragen und auf alle Seiten übertragen an, um die unter dem aktuellen Reiter vorgenommenen Einstellungen auf andere Dachflächen zu übertragen.

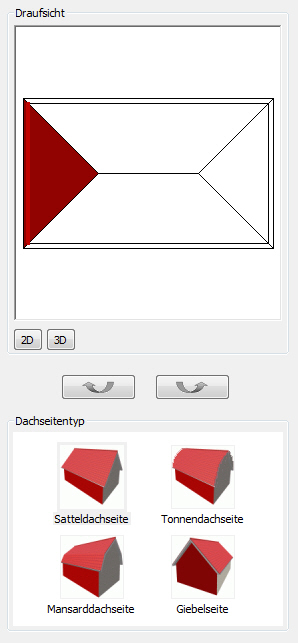

Unter Dachseitentyp wird durch Mausklick auf eine der vier Dachdarstellungen der Typ der rot markierten Dachseite gewählt.

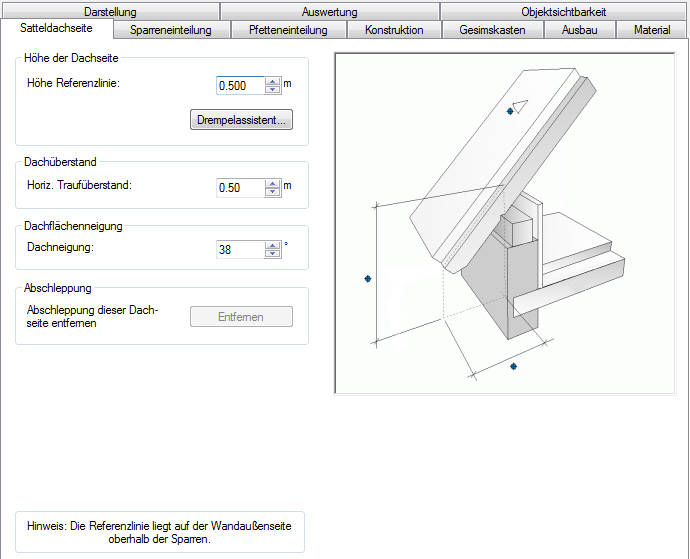

Unter dem Reiter Dachseite wird das Dachniveau bezüglich der OKRD des dem Dach zugeordneten Geschosses bzw. Folie angegeben. Dieser Wert Höhe Referenzlinie ist der Bezugswert für das Dach und wird durch nachfolgende Einstellungen innerhalb des Dialogs Dacheigenschaften nicht verändert.
Außerdem werden hier Dachüberstand und Dachflächenneigung der aktiven Dachseite festgelegt. Die Einstellungen werden für jede Dachseite einzeln vorgenommen können aber auf die übrigen Dachseiten übertragen werden.
Drempelassistent: Die Höhe der Dachseite kann durch einen Drempelassistenten komfortabel und situationsbezogen ermittelt werden. Dabei ermittelt der Drempelassistent die „Höhe der Dachseite“, also den vertikalen Abstand von der OKRD bis zur Oberkante des Sparrens gemessen an der Wandaußenkante.

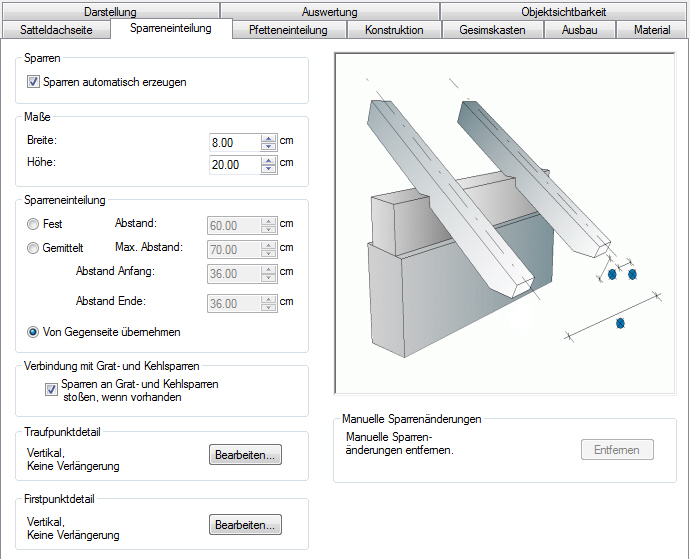

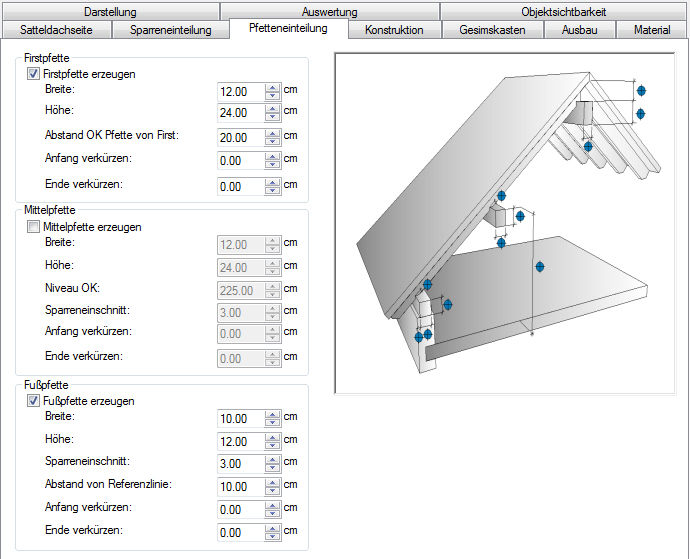

Unter den Reitern Sparreneinteilung und Pfetteneinteilung lassen sich Einstellungen zu Querschnittsgrößen, Sparrenabständen sowie Ausführung der Sparren und Pfetten vornehmen. Diese Einstellungen können für jede Dachflächenseite individuell vorgenommen oder auch auf andere Dachseiten übertragen werden.
Hinweis: Automatisch erzeugte Pfetten können gegenüber dem Ortgang verkürzt werden. Hierzu kann für die jeweilige Dachseite auf der Registerkarte Pfetten das gewünschte Maß unter Anfang verkürzen bzw. Ende verkürzen eingegeben werden.
Das ViCADo-Dachmodul verfügt ebenso über die Funktionalität Sparren einzeln bzw. in einer Gruppe zu ändern. So können Abstände zu Giebelseiten Berücksichtigung finden, ebenso die Änderung der Position von Sparrengruppen oder einzelnen Sparren eines Daches, um hier beispielsweise den Ortgang von Dachvorsprüngen bei Abschleppungen konstruktiv sinnvoll ausbilden zu können. Die Ausbildung der Firstpunkt- und Traufpunktdetails wurde in ihrer Funktionalität ebenfalls erweitert.

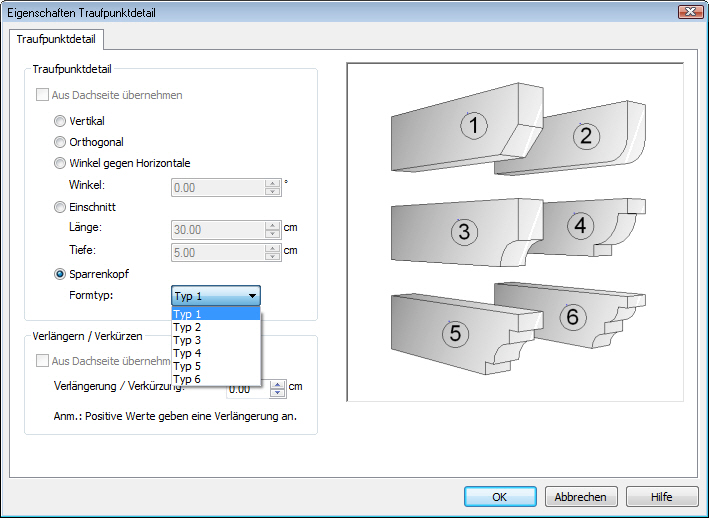

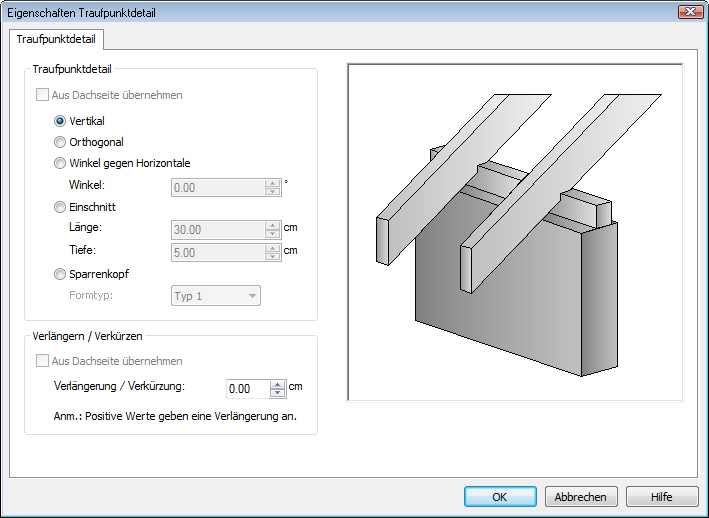

So sind die Ausbildung beider Sparrenenden getrennt wählbar, was gerade bei Pultdächern eine größere Vielfalt erlaubt. Auch der Formenkatalog zu den Endpunkten wurde in diesem Zusammenhang erweitert. So können Sparren wahlweise als einzelne Bauteile oder als Sparrengruppe einer Dachseite mittels Hooks in ihrer Geometrie und Ausrichtung zur Dachseite verändert werden. Darüber hinaus können Sparren jetzt in der Ebene der Dachfläche gedreht werden. Über den Eigenschaftsdialog einer Sparrengruppe kann zudem auf Wunsch der Abstand zur Kante der Außenwand vorgewählt werden oder neben einem fest definierten Sparrenabstand die Aufteilung der Dachgegenseite übernommen werden. Diese Funktionalität steht sowohl für einzelne Sparren als auch für Sparrengruppen über die jeweiligen Bauteileigenschaften zur Verfügung. Ebenso können First- und Traufpunktdetails für Sparren bzw. Sparrengruppen gewählt werden. Neben der Möglichkeit die Sparren vertikal oder orthogonal abzulängen, stehen dem Anwender hier ein Zuschnitt über einen beliebigen Winkel gegen die Horizontale, Einschnitte der Sparrenköpfe sowie verschiedene Formköpfe mit Zierformen zur Verfügung.

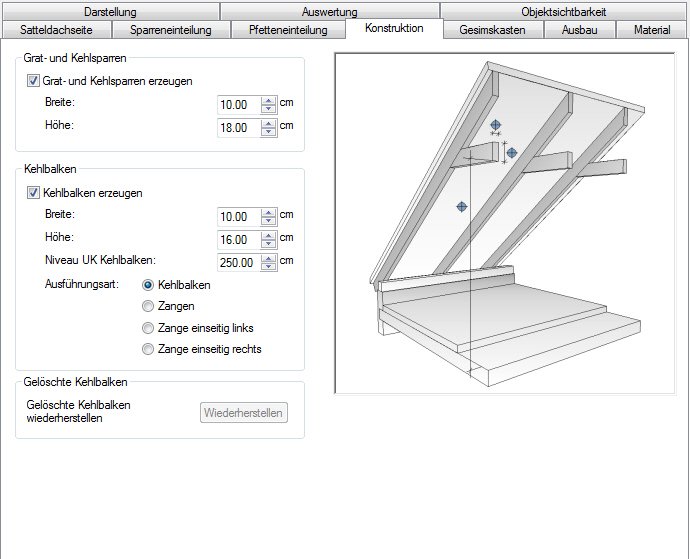

Unter dem Reiter Konstruktion im Dachdialog kann optional die automatische Konstruktion von Grat- oder Kehlsparren eingeschaltet werden. Des Weiteren kann hier das Erzeugen von Kehlbalken eingeschaltet werden. Die Kehlbalkenlage wird entweder mit Kehlbalken oder mit Zangen ausgebildet. Kehlbalken werden dort erzeugt, wo die Sparren gegenüberliegender Dachseiten in Lage und Richtung übereinstimmen. Einzelne Kehlbalken können in der Konstruktion gelöscht und im Dachdialog durch Betätigen der Option Gelöschte Kehlbalken wiederherstellen wieder hergestellt werden.
Hinweis: Sie haben die Möglichkeit, neben Kehlbalken und beidseitigen Zangen auch einseitige Zangen automatisch für die Dachkonstruktion zu erzeugen. Hierzu kann die gewünschte Ausführungsart Zange einseitig links bzw. Zange einseitig rechts.

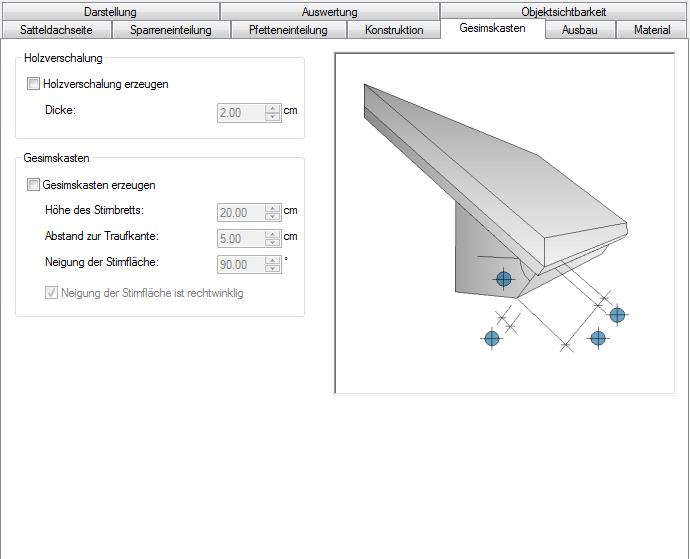

Unter der Registerkarte Gesimskasten können Holzverschalung und / oder Gesimskasten zugeschaltet werden.

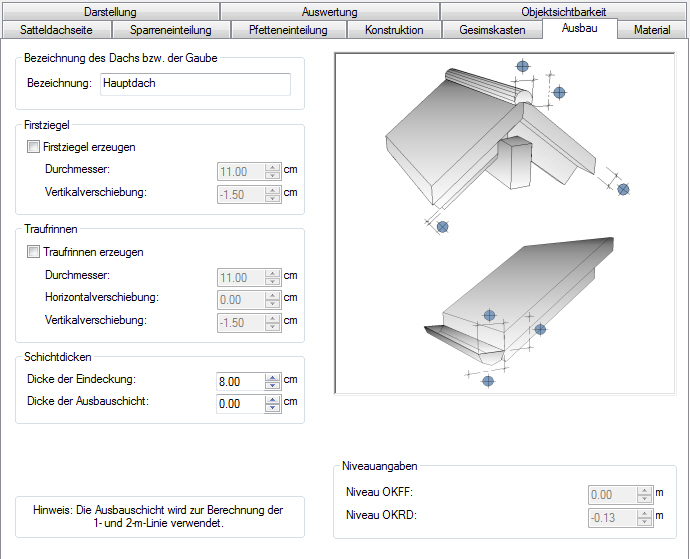

In den Eigenschaften des Daches kann die Konstruktion von Firstziegeln und Dachrinnen gewählt werden. Hierzu ist in den entsprechenden Kasten ein Häkchen zu setzen und die Einstellungen zur Lage der Ausbauobjekte vorzunehmen.
Um innerhalb der Eindeckungslisten unterschiedliche Dächer besser zu benennen, kann jedem Dach ein Name zugewiesen werden.

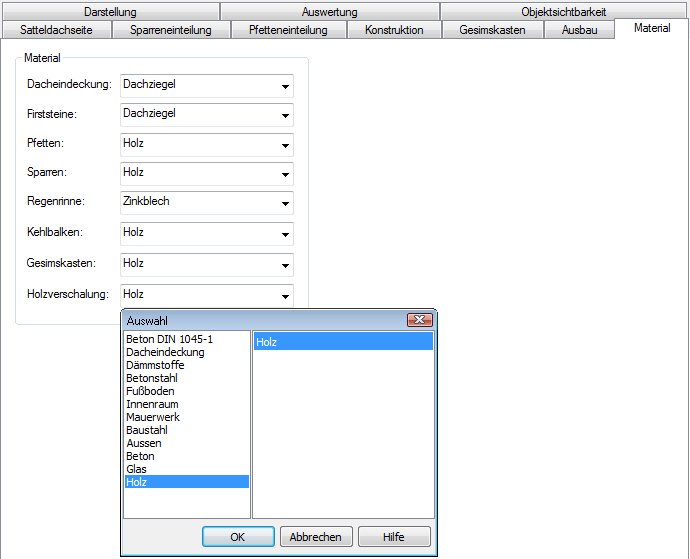

Für das neue Dach in ViCADo können verschieden Materialien für die Dacheindeckung und Dachkonstruktion ausgewählt werden, die dann in der Visualisierung dargestellt werden.

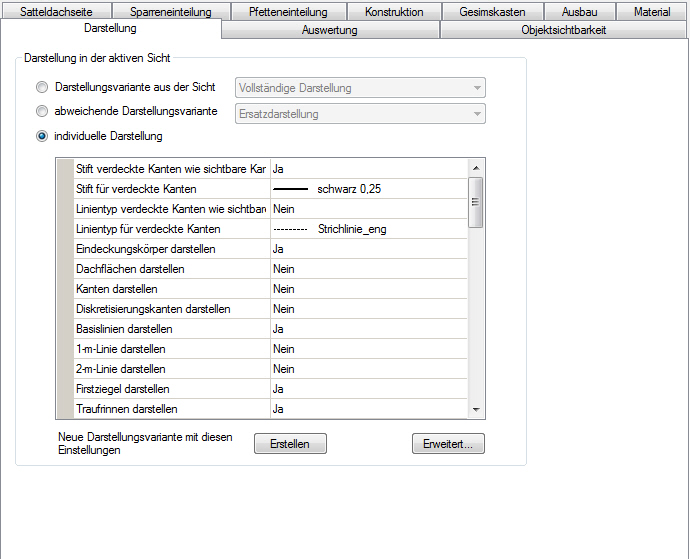

Unter dem Reiter Darstellung wird die aktive Darstellungsvariante für die Sicht angezeigt.
Über die Schaltfläche Erweitert... können sämtliche Einstellungen zur Darstellung vorgenommen werden.

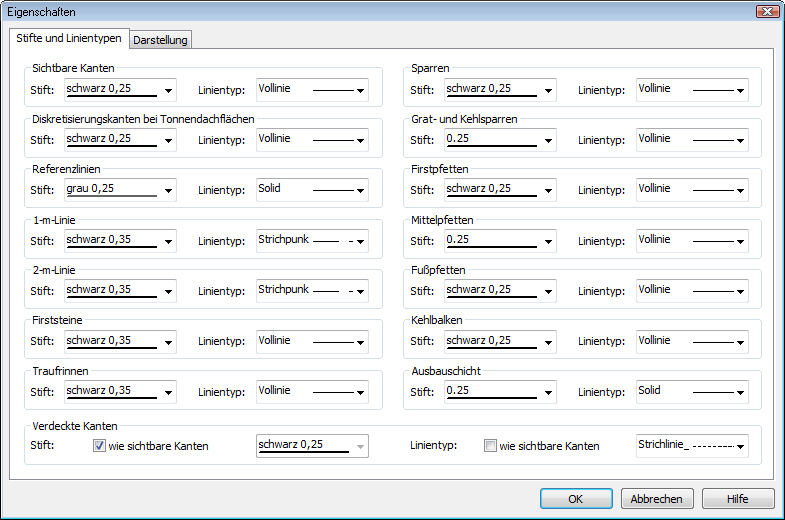

Auf der Registerkarte Stifte und Linientypen können die alle Einstellungen zu Stiften und Linientypen für die Darstellung des Daches in 2D-Sichten vorgenommen werden.

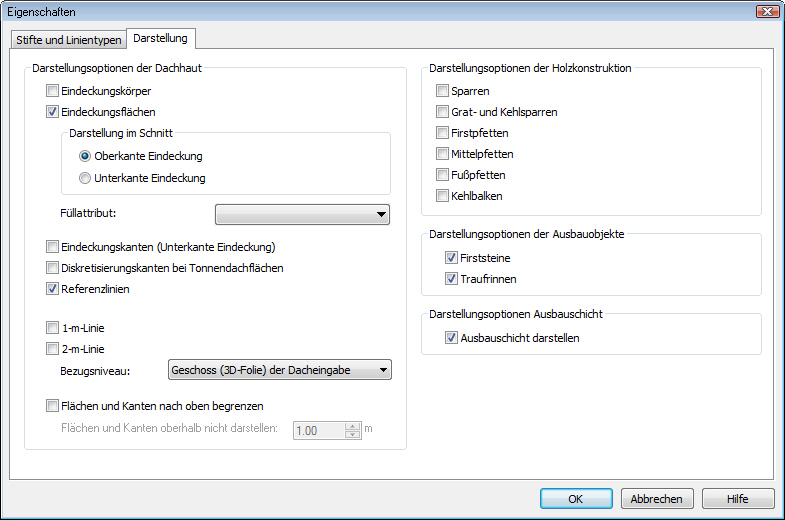

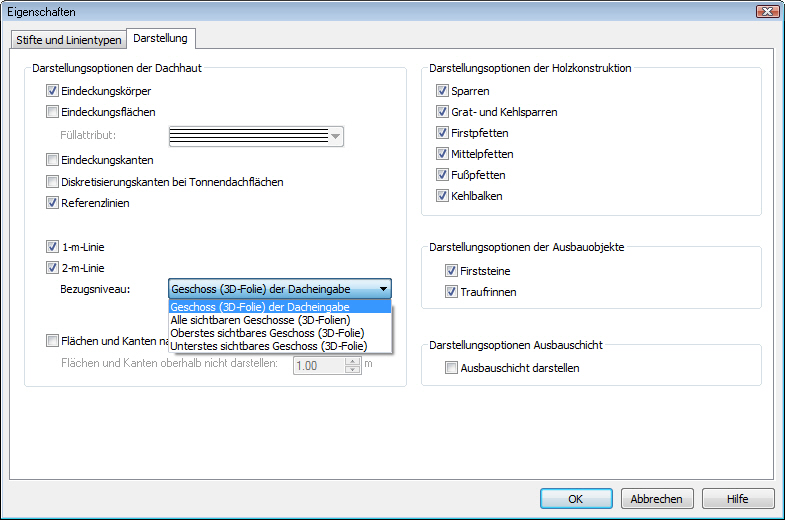

Auf der Registerkarte Darstellung können sämtliche Einstellungen zur Darstellung der Dachhaut, der Holzkonstruktion, von Ausbauobjekten und der Ausbauschicht vorgenommen werden.
Für die Darstellung der 1-m-Linien und 2-m-Linie können darüber hinaus die Bezugsniveaus gewählt werden.
Zum Beispiel hierdurch für ein Dach mit einem Wohngeschoss und einem darüber liegenden Spitzbodengeschoss die 1-m-Linie und 2-m-Linie geschossweise ermittelt werden:
Grundriss Dachgeschoss mit 1-m-Linie und 2-m-Linie: Schalten Sie nur das Dachgeschoss mit dem hier eingegebenen Dach in einer Draufsicht sichtbar. Wählen Sie dann als Bezugsniveau Geschoss (3D-Folie) der Dacheingabe.
Grundriss Spitzboden mit 1-m-Linie und 2-m-Linie: Schalten Sie nur das Geschoss Spitzboden in einer Draufsicht sichtbar und wählen Sie weiterhin auf der Registerkarte Geschosse (3D-Folien) unter Sichtbarkeit die Option In sichtbare Geschosse hineinragende Objekte sichtbar schalten. Als Option für das Bezugsniveau ist in diesem Fall die Option Alle sichtbaren Geschosse (3D-Folien) zu wählen.

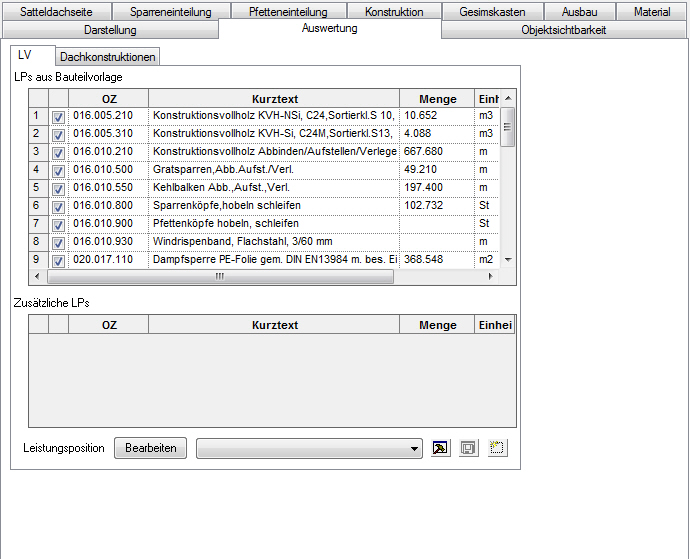

Hier werden alle auswertbaren Eigenschaften der Dachkonstruktion angezeigt.

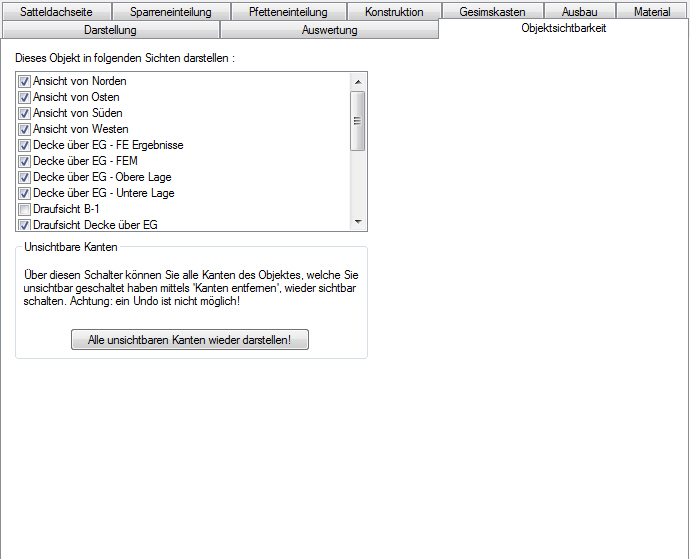

Entfernen Sie in der Liste aller Sichten das Häkchen vor den Sichten, in denen das Objekt nicht sichtbar sein soll.
Tipp: Falls ein Objekt in allen Sichten unsichtbar geschaltet ist, kann das Objekt in einer neuen Draufsicht wieder selektiert und die Sichtbarkeit neu eingestellt werden.
siehe Dächer vereinigen / Trennen

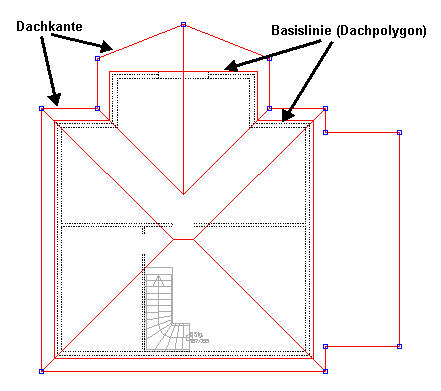

ViCADo unterscheidet zwischen Dach- Basislinie (Dachpolygon) und der Dachkante. Während das Trimmen der Basislinien das Dachpolygon verändert und neue Dachflächen erzeugt, bezieht sich das Trimmen der Dachkante auf den Dachüberstand. Es entstehen dabei keine neuen Dachflächen, die bestehende Dachkontur wird angepasst.
Zur Verfügung stehen als Trimmwerkzeuge:
• das Verschieben der Dachkante --> bewirkt eine Veränderung des Dachüberstands
• das Einfügen, Löschen und Verschieben von zusätzlichen Punkten --> ermöglicht eine beliebige Kontur (Dreieck, Trapez, beliebiges n-Eck)
• das „Herausziehen einer Teilkante“ --> entspricht einer rechtwinkligen Abschleppung
Diese Funktion beschränkt sich nicht nur auf die Traufkanten, sondern ist auch an den Giebelseiten des Daches einsetzbar.
Die Holzkonstruktion wird der veränderten Dachkante angepasst, die Sparren werden verlängert,die Holzverschalung erweitert und wenn nötig neue Regenrinnen erzeugt.
