Bewehrungslisten

Bewehrungslisten können in ViCADo nur in der Plansicht erstellt werden. Die Listen können direkt im Plan platziert, als Excel-Tabelle ausgegeben oder über den mb-Viewer ausgedruckt werden.

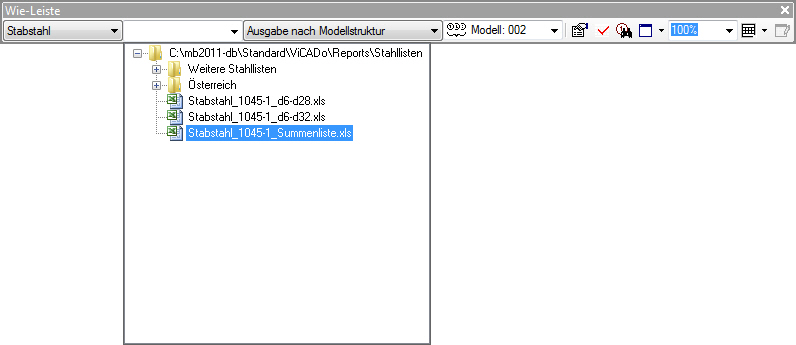

Im ersten Menüfeld der Wie-Leiste wählen Sie die Bewehrungsliste aus, die Sie erstellen wollen.

Im zweiten Menüfeld wählen Sie die Formatvorlage für die Bewehrungsliste. Es gibt schwarz-weiß dargestellte Bewehrungslisten wie auch farbige Darstellungen.

Definieren Sie anschließend die Positionsgruppe, für den die Liste gelten soll. Es stehen hierbei Modell, Sicht, Folie und Plan zur Verfügung.

Weitere Einstellungen zur Darstellung der Bewehrungslisten lassen sich über das Symbol Eigenschaften festlegen.

Überprüfen Sie ggf. an dieser Stelle Ihre Positionierung mit die Positionssichten. Die zur Ausgabe der Bewehrungslisten getroffenen Einstellungen sollten mit den Einstellungen der Positionssicht übereinstimmen.



Folgende Bewehrungslisten sind möglich:



Auswahlmöglichkeiten in der Wie-Leiste:

Reports in Plan zeichnen, an Excel abgeben oder an mb-Viewer abgeben. Auswahl wie die Liste dargestellt, ausgegeben bzw. gespeichert werden soll.

Führungspunkt, wird die Biegeliste im Plan dargestellt, dann kann hier der Führungspunkt für die Platzierung gewählt werden. Er kann auch während der Eingabe mit B gewechselt werden.

Report zeichnen, startet die Ausgabe oder das Platzieren der Bewehrungsliste.



Bewehrungsliste aktualisieren

Mit einem Klick auf wird die Bewehrungsliste aktualisiert.



Eigenschaften von Bewehrungslisten
