Grundbegriffe

Der ProjektManager

Modelle werden grundsätzlich über den ProjektManager angelegt und verwaltet. In ihm werden alle erforderlichen Arbeiten am Projekt koordiniert.

Aufgrund der einfachen Projektstruktur lassen sich die Daten Ihrer Projekte schnell wieder finden. Mit wenigen Klicks haben Sie Projekte geöffnet, Modelle bearbeitet und Änderungen gespeichert.

1. Starten Sie den ProjektManager über das Symbol auf dem Desktop.

2. Schauen Sie sich einmal in Ruhe im ProjektManager um. Klicken Sie im Projekt-Browser auf das Verzeichnis Beispiele. Hier sind einige Bauvorhaben beispielhaft aufgeführt.

3. Entpacken Sie eines der Projekte durch Doppelklick in das Verzeichnis Beispiele und öffnen Sie es. Auf der rechten Seite werden Ihnen die darin genutzten Anwendungsprogramme angezeigt.

4. Wechseln Sie in die Registerkarte ViCADo. Es werden alle Modelle mit den zugehörigen Geschossen und Sichten aufgelistet, die zu dem gewählten Projekt bereits angelegt worden sind.

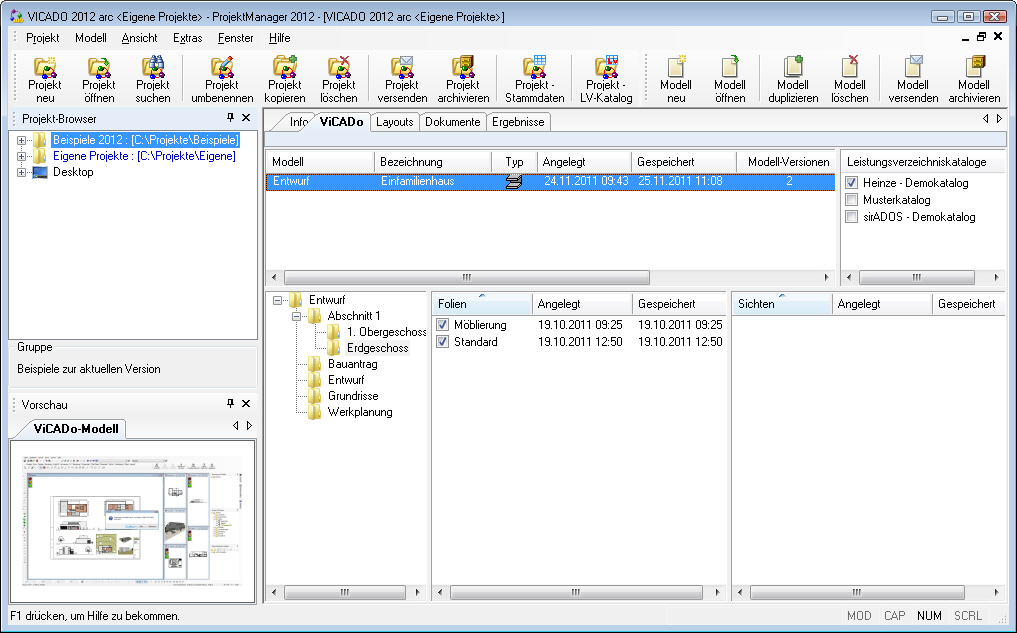

Der ProjektManager besitzt folgenden Aufbau:

• Auf der linken Seite werden in einer Baumdarstellung alle Projekte aufgelistet. Verzeichnisse, die mit der aktuellen mb WorkSuite angelegt wurden, sind blau hervorgehoben. Projekte, die mit der aktuellen mb WorkSuite erstellt wurden, sind dunkelrot dargestellt und durch ein entsprechendes Ordnersymbol gekennzeichnet. Projekte aus früheren Versionen sind orange markiert.

• Auf der rechten Seite werden alle Anwendungsprogramme in Form von Registerkarten aufgeführt, die für das Bauvorhaben genutzt werden. Die Registerkarte Info enthält Allgemeine Projektinformationen (Verzeichnisname, Bauherr, Architekt usw.).

• Über die rechte Maustaste öffnet sich beim Klick auf die Leiste ein Kontextmenü, über das sich die Anwendungen ein- und ausblenden lassen.

• Auf der Registerkarte ViCADo werden die zum gewählten Projekt gehörenden Modelle mit den darin angelegten Sichten und Folien angezeigt. Hat eine Folie bzw. eine Sicht ein Häkchen, wird diese beim Öffnen des Modells geladen.

Übrigens: Der ProjektManager kann aber noch mehr, als Ihre Daten übersichtlich zusammenzufassen und darzustellen.

• Der ProjektManager unterstützt den elektronischen Datenaustausch mit allen am Planungsprozess Beteiligten. Projekte oder auch Teile daraus lassen sich in gepackter Form als Anhang an eine E-Mail verschicken.

• Der ProjektManager erlaubt die projektbezogene Verwaltung des gesamten Schriftverkehrs zu einem Bauvorhaben.

• Projekte lassen sich leicht archivieren, denn der ProjektManager weiß, welche Daten zu einem Projekt gehören.

Bauvorhaben anlegen
