Bauteile ausrichten

Bei der Aufbereitung der Sichten im Hinblick auf die Plangenerierung ist es häufig erforderlich, einzelne Bauteile, Objekte wie Beschriftungstexte oder andere grafische Elemente entsprechend auszurichten. ViCADo verfügt hierzu über zahlreiche Funktionen, die in der Symbolleiste Position enthalten sind.

Klicken Sie auf die Pfeiltaste des Symbols, um beispielsweise mehrere Objekte links- oder rechtsbündig bzw. nach oben oder nach unten auszurichten. Generelle Voraussetzung für die Operation ist: Alle Objekte, welche ausgerichtet werden sollen, sind im Vorfeld zu markieren. Die Verschiebung aller markierten Objekte orientiert sich dabei an der am weitesten links oder rechts liegenden Objektkante bzw. an dem am weitesten links oder rechts liegenden Objektpunkt.

Aufgrund der Beziehung, welche die einzelnen Objekte innerhalb des Gebäudemodells in ViCADo eingehen, werden auch anhängende Objekte automatisch mit verändert.

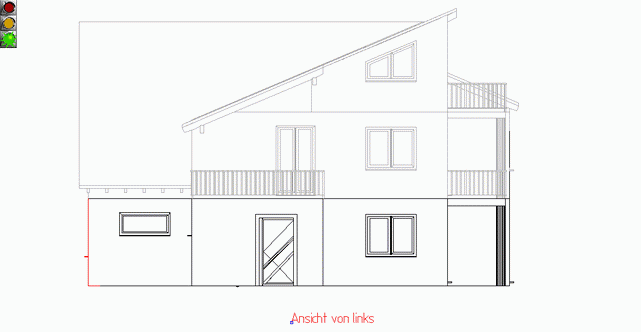

  1. Das folgende Beispiel soll Ihnen kurz das Grundprinzip verdeutlichen. Wir wollen die Beschriftung unserer Ansicht an der linken Außenwand ausrichten. Selektieren Sie den Text und die entsprechende Wand über die Strg-Taste.



    Die Ausricht-Funktionen werden aktiviert.

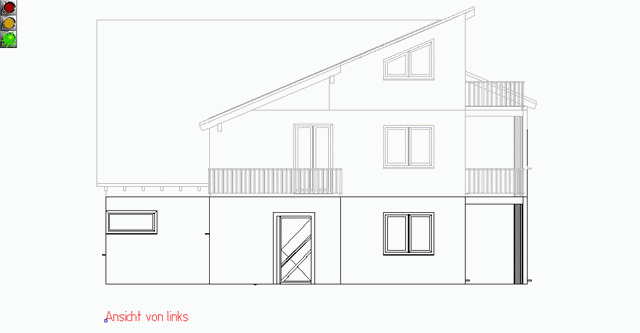

  2. Wählen Sie das Symbol Markierte Objekte linksbündig ausrichten . Die Ausrichtung orientiert sich an dem am weitesten links liegenden Objekt, in unserem Beispiel ist dies die Wand.
