Bauteile ausrichten

Geschossdaten anpassen

In den vorangegangenen Kapiteln standen Anpassungen an den einzelnen Bauteilen im Vordergrund. Was aber, wenn sich die Geschosshöhe, der Fußbodenaufbau oder die Deckenstärke ändern sollte? Auch kein Problem, denn aufgrund der Abhängigkeit der Geschosse untereinander werden Änderungen an einem Geschoss an alle darüber liegenden Geschosse einschließlich der darin gezeichneten Bauteile weitergegeben. Es werden die folgenden Fälle unterschieden:

• Absolute Höhe im Basis-Geschoss ändern: Ändern Sie das absolute Niveau im Basis-Geschoss, werden alle darüber und darunter liegenden Geschosse entsprechend angepasst. Das bedeutet: Es ändern sich die absoluten Höhenniveaus der anderen Geschosse sowie die absoluten Höhenniveaus der darin konstruierten Bauteile.
• Eine Änderung der Niveauhöhe ist nur für das Basis-Geschoss möglich. Die übrigen Geschosse werden automatisch an die neue Niveauhöhe des Basisgeschosses angepasst.
• Konstruktive Höhe eines Geschosses ändern: Ändert sich die konstruktive Höhe eines Geschosses, werden die absoluten Höhenniveaus der darüber liegenden Geschosse entsprechend angepasst.
• Geschossdaten eines Geschosses ändern: Ändern sich Geschossdaten wie Deckenstärke oder Fußbodenaufbau, werden die Höhen- und Niveauangaben der darin konstruierten Bauteile entsprechend angepasst. Die Bauteile rekonstruieren sich automatisch mit den neuen Eigenschaften, sofern sie nicht von den Geschossdaten manuell entkoppelt wurden.

Dicke der Rohdecke ändern

Ein kleines Beispiel soll zeigen, wie schnell Sie Änderungen an zentraler Stelle eingeben und in ihren Auswirkungen am Modell nachvollziehen können. Hierzu ändern wir die Dicke der Erdgeschossdecke.

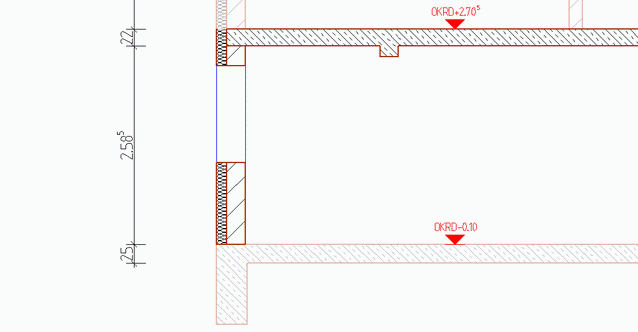

1. Aktuell hat die Erdgeschossdecke eine Dicke von 0,180 m. Wir zeigen die Decke in der Schnittdarstellung.




2. Öffnen Sie das Flyout-Menü Geschosse und Folien und selektieren Sie das Erdgeschoss.

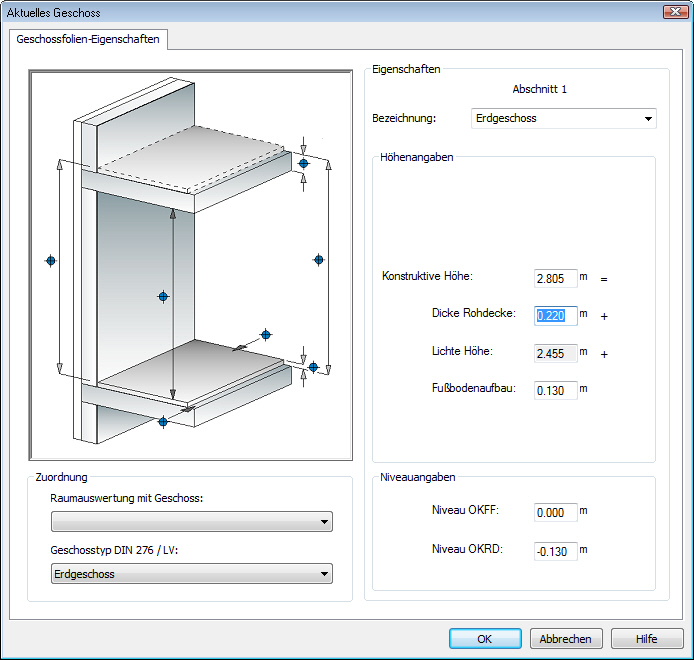

3. Wählen Sie im Kontextmenü den Befehl Geschoss Eigenschaften. Das Eigenschaftenfenster des selektierten Geschosses wird angezeigt.



4. Passen Sie die Dicke der Rohdecke an. Wir erhöhen den Wert auf 0,22 m.

5. Bestätigen Sie mit OK. Die Höhe der Erdgeschosswände wird in allen Schichten automatisch angepasst, ebenso die angebundene Bemaßung.
