Messen

ViCADo verfügt über eine Mess-Funktion, welche Ihnen in jedem Arbeitskontext erlaubt, die Abmessungen oder Abstände der gezeichneten Objekte zu prüfen. Auf diesem Wege lassen sich Wanddicken kontrollieren oder Niveaus überprüfen.

Sie werden die Mess-Funktion beispielsweise nutzen, um nach dem Importieren von Daten aus anderen CAD-Systemen die Maßstäblichkeit der importierten Objekte zu prüfen.



Beispiel

Wir befinden uns in einer Schnitt-Darstellung und wollen das Niveau einer Geschossdecke prüfen.

  1. Legen Sie durch zwei Punkte die zu messende Strecke fest. In unserem Beispiel messen wir den Abstand von Oberkante der Rohdecke im Obergeschoss zur Oberkante Rohdecke im Erdgeschoss.

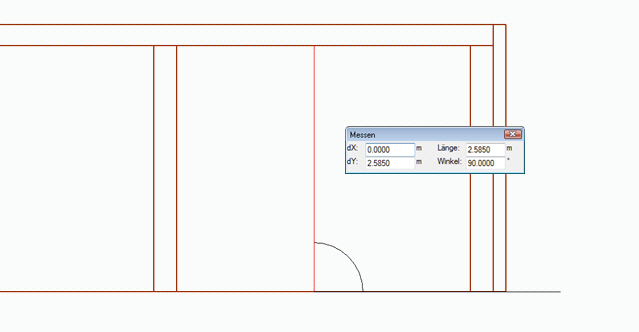

  2. Haben Sie den zweiten Punkt eingegeben, wird ein Fenster angezeigt, welches die Messergebnisse enthält.



    Neben dem Längenmaß wird in diesem Fenster die x- und y-Komponente der Messstrecke angegeben.

    Zusätzlich wird der Winkel zwischen der Messstrecke und der x-Achse der Konstruktionslinien angezeigt.
