Wandlager(Stb), Wandlager(Mw)

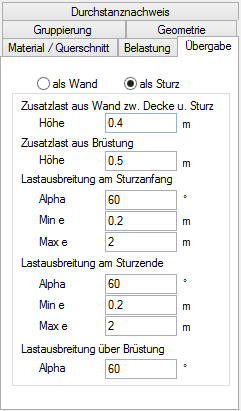

Positionseigenschaft: Übergabe

Die Einstellungen auf dieser Seite haben keine Auswirkungen auf die Lagerbedingungen des aktuellen FE-Modells, sondern dienen ausschließlich der Steuerung der Lastweiterleitung.

Für die Lastübergabe kann entschieden werden, ob das Linienlager die Auflagerkräfte als Wand oder als Sturz weiterleiten soll.

Inhalt

Übergabe als Wand

Übergabe als Sturz

Zusatzlast aus Wandbereich zwischen Decke und Sturz

Zusatzlast aus Brüstung

Lastausbreitung am Sturzanfang/ am Sturzende/ über Brüstung

Übergabe als Wand

Wenn die Optionsschaltfläche "als Wand" aktiviert wurde, ermittelt MicroFe für die Lastweiterleitung automatisch aus der Wichte des eingestellten Materials und der vorgegebenen Geometrie das zu berücksichtigende Wandeigengewicht.

nach oben

Übergabe als Sturz

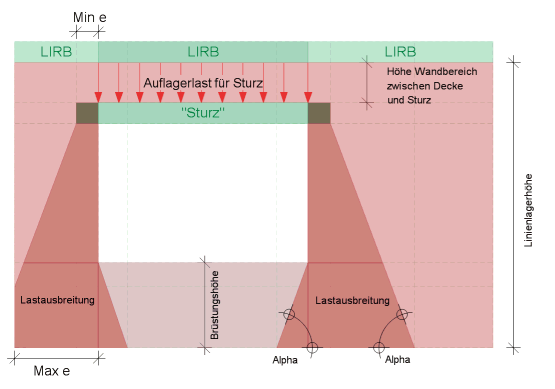

Im Vergleich zur Übergabe als Wand ergeben sich bei der Übergabe als Sturz folgende Unterschiede:

nach oben

Zur Definition der Lastausbreitung sind folgende Parameter einzugeben:

Zusatzlast aus Wandbereich zwischen Decke und Sturz

Durch Vorgabe der Höhe des Wandbereichs zwischen Decke und Sturz wird dessen Eigengewicht aus Wichte und Wanddicke ermittelt.

nach oben

Zusatzlast aus Brüstung

Durch Vorgabe der Höhe der Brüstung wird deren Eigengewicht aus Wichte und Wanddicke ermittelt.

nach oben

Lastausbreitung am Sturzanfang / am Sturzende / über Brüstung

Der Winkel Alpha definiert die Lastausbreitung innerhalb der Wand; dieser kann getrennt für Sturzanfang, Sturzende und Brüstung vorgegeben werden. Durch Min e und Max e wird die minimale und maximale Länge der Lastausbreitung begrenzt. Dabei ist Max e nur wirksam, wenn Max e < Min e + (Wandhöhegesamt – WandhöheBereich Decke-Sturz) / tan(Alpha).

nach oben



siehe auch:

Stürze in MicroFe definieren und mit der BauStatik bemessen
