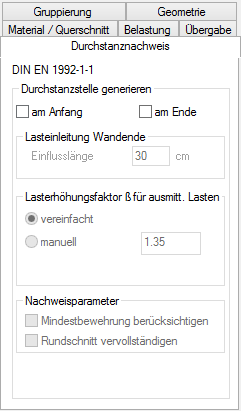

Der Durchstanznachweis am Anfang oder am Ende eines Wandlagers kann separat aktiviert werden. Der Durchstanznachweis wird mit Hilfe einer Durchstanzstelle geführt, welche intern an der Wandlagerposition ausgewertet wird.
Lasterhöhungsfaktor β für ausmittige Lasten
Mindestbewehrung berücksichtigen
Über die Einflusslänge definieren Sie die Lasteinleitungsfläche.
Der Lasterhöhungsfaktor β (zur Berücksichtigung ungleichförmiger Querkraftbeanspruchungen im Durchstanzbereich) kann vereinfacht entsprechend dem Vorschlagswert der Norm angesetzt oder manuell vorgegeben werden.
Mit dem Schalter Mindestbewehrung berücksichtigen können Sie die Berücksichtigung der Mindestdurchstanzbewehrung steuern.
Für Wandlager, die im Rahmen der FE-Modellbildung mit ihrer Systemlinie auf dem Deckenrand eingegeben werden, obwohl im realen Tragwerk die Decke komplett auf der Wand aufliegt, ist die Rundschnittermittlung zu ungünstig, da die Rundschnittlänge nur bis zum Deckenrand des FE-Modells ermittelt wird. Optional kann für den Nachweis die Rundschnittlänge auf den „realen“ Deckenrand erweitert werden unter der Annahme, dass im realen Tragwerk die Wand bündig mit der Decke abschließt.
