Mit dem Zusatzmodul ViCADo.solar können in ViCADo Solaranlagen geplant, gemeinsam mit dem Gebäude visualisiert und abhängig von ihrer Ausrichtung der Ertragswert und Förderungshöhen ermittelt werden.
In ViCADo erfolgt die Planung des Bauvorhabens an einem gemeinsamen 3D-CAD-Modell. Aus diesem Modell werden alle zur Verfügung stehende und einmalig eingegebenen Informationen ausgewertet. Zeichnungsteile, Visualisierungen, Pläne und Auflistungen werden stets aus dem aktuellen Modellstand und den Informationen der Bauteile ermittelt. Änderungen im Modell bewirken so immer die Aktualisierung aller Unterlagen.
Solarmodule können mit ViCADo.solar als Verlegefelder definiert und sowohl Solarverlegungen auf Dachflächen des ViCADo-Dachs als auch als Freistehende Solarverlegung frei im Modell, also beispielsweise auf Beton-Flachdächern oder im Gelände platziert werden.
Um freistehende Solarverlegungen zu verlegen, wählen Sie die Was-Leiste Bauteile und klicken anschließend in der Was-Leiste auf das Symbol Freistehende Solar-Verlegung erzeugen .
Um Solarmodule auf Dachflächen zu verlegen, wählen Sie die Was-Leiste Dach und klicken anschließend in der Was-Leiste auf das Symbol Solarverlegung auf einem Dach erzeugen .
Die zugehörige Wie-Leiste wird angelegt.
Für die Planung von Solarmodulen kann der Anwender von ViCADo.solar auf die bewährte Vorlagentechnik von ViCADo zurückgreifen. So können häufig verwendete Module eines Herstellers mit deren spezifischen Kenndaten als Vorlage gespeichert werden. In zukünftigen Projekten stehen dann diese Bauteile mit ihren Eigenschaften hinsichtlich Abmessungen, Gewicht, Leistungsdaten und Ausschreibungstexten per Mausklick zur Verfügung.
Hinweis: Sowohl Freistehende Solar-Verlegungen als auch Solarverlegungen auf einem Dach verwenden die gleichen Bauteilvorlagen. Jedoch werden die Angaben zur Auswertung der Dachgeometrie bei Freistehenden Solar-Verlegungen ignoriert.
Solarverlegungen (Photovoltaik- und Solarthermiemodule) werden in ViCADo als Verlegefeld mit einer frei wählbaren Anzahl von Reihen und Modulen pro Reihe definiert. Die Größe einer Verlegung kann sowohl in der Wie-Leiste als auch in den Eigenschaften einer Verlegung definiert werden.
Für Photovoltaik-Module, die auf Dachflächen verlegt werden sollen steht neben der Verlegeart Verlegefeld (fest)
die Verlegefeld (maximal)
zur Verfügung.
Verlegefeld (fest): Es kann ein Verlegefeld mit der zuvor definierten Reihen und Modelen pro Reihe abgesetzt werden.
Verlegefeld (maximal): Es wird auf einer Dachfläche je nach gewählten Absetzpunkt die maximal mögliche Anzahl an Modulen verlegt. Hierbei werden die definierten Einstellungen zu Abständen unter den Modulen und der Dachgeometrie bereits berücksichtigt.
Über die Schaltfläche Eigenschaften
können weitere Einstellungen zu Konstruktion, Verlegeabständen und Leistungsdaten der Module vorgenommen werden:

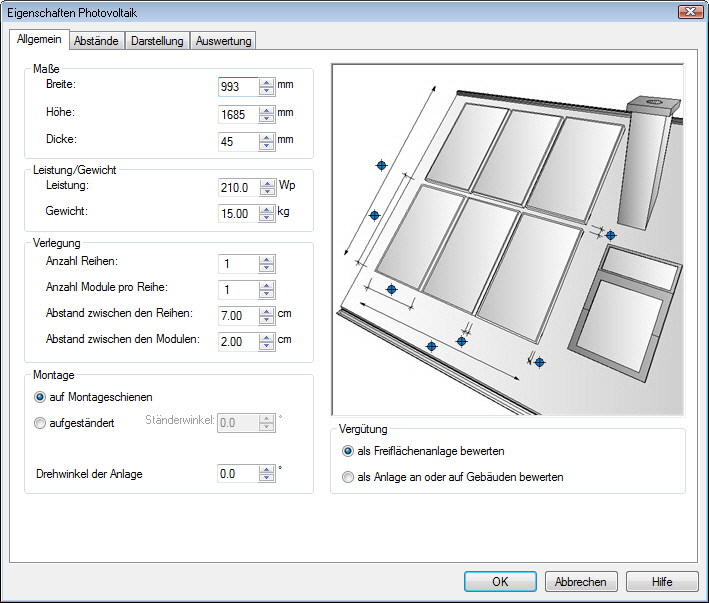

Auf der Registerkarte Allgemein können Einstellungen zu den Maßen der einzelnen Solarmodule sowie deren Leistung und Gewicht vorgenommen werden. Weiterhin kann die Anzahl der Reihen und die Anzahl der Module pro Reihe des Verlegefelds eingegeben werden. Ferner kann der Abstand zwischen den Modulen sowie die geplante Montageart gewählt werden.
Für die spätere Auswertung hinsichtlich der Vergütung kann ebenfalls die Berücksichtigung als Freiflächenanlage oder als Anlage an oder auf einem Gebäude gewählt werden.
Tipp: Bei der Montageart aufgeständert kann ein Ständerwinkel angegeben werden. Kombiniert mit der Möglichkeit der Eingabe eines Drehwinkels der Anlage kann diese Montageart unter anderem für Solarmodule genutzt werden, deren Dachfläche eine geringe Neigung nach Norden hat. Hierdurch lassen sich auch auf Dachflächen, die mit ihrer Neigung nach Norden abfallen, Solarmodule mit einer optimalen Ausrichtung platzieren.

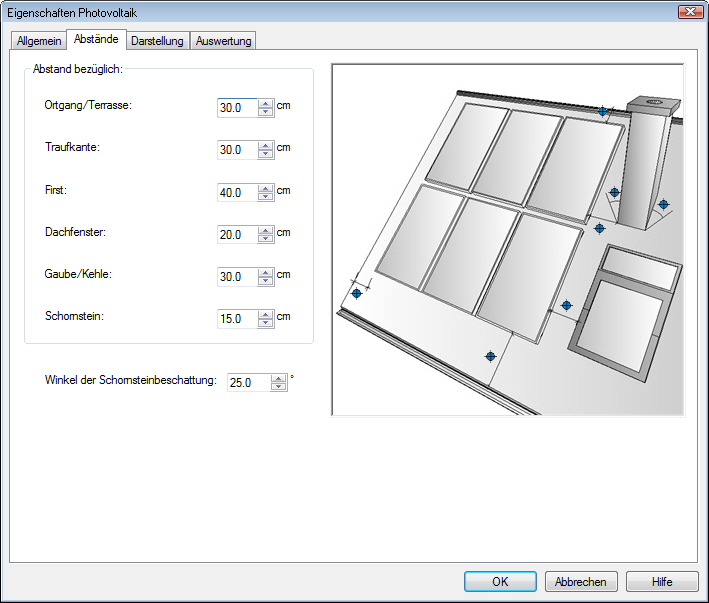

Auf der Registerkarte Abstände können Mindestabstände der einzelnen Solarmodule zur Dachgeometrie festgelegt werden.
Für die Verlegefelder können sämtliche Grenzabstände zu den verschiedenen Dachkantenarten, Dacheinbauten, Dachgauben oder Schornsteinen in der Bauteilvorlage definiert werden. Ebenso kann ein Verschattungswinkel für Schornsteine definiert werden.
Wird der Gebäudeentwurf im 3D-Modell verändert, passen sich die Photovoltaik- und Solarthermiemodule automatisch der veränderten geometrischen Situation an. Auf Dachflächen abgesetzte Verlegefelder werden bei Änderung der Dachneigung mitgeführt, veränderte Dachkanten werden erkannt und für die einzelnen Module im Verlegefeld berücksichtigt. So hat zum Beispiel die Veränderung der Position eines Schornsteins Auswirkungen auf das definierte Verlegefeld auf der Dachfläche. Module werden automatisch ergänzt oder entfernt, wenn die Randabstände zum Schornstein dies vorgeben.
Hinweis: Bei Freistehende Solar-Verlegung wird die Registerkarte Abstände nicht angezeigt, da solche Verlegungen nicht an eine Dachfläche angebunden sind und eine Auswertung der Mindestabstände in der Bauteilvorlage nicht berücksichtigt werden.

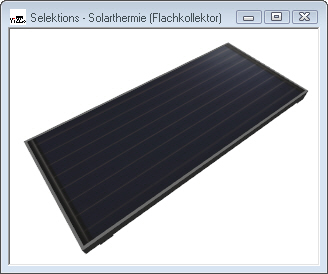

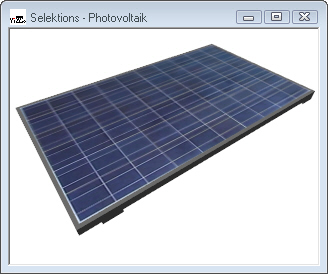

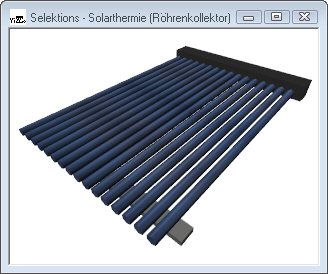

Neben Photovoltaik-Modulen stehen als Solarthermie-Module sowohl Flachkollektoren als auch Röhrenkollektoren zur Verfügung.
Nachdem die Einstellungen zu Größe des Verlegefeldes, Maßen und Leistungsdaten der Module über die Wie-Leiste vorgenommen wurden, kann die Verlegung in der aktiven Draufsicht auf einer Dachfläche abgesetzt werden.

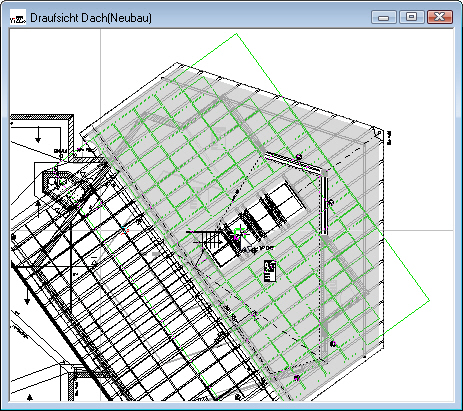

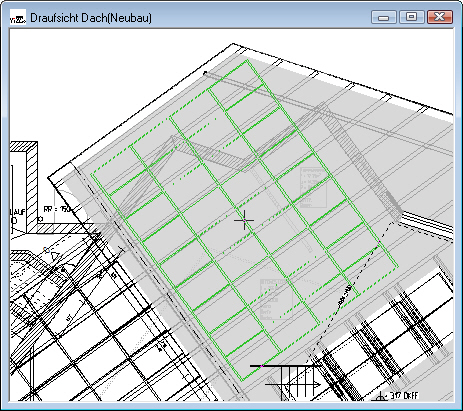

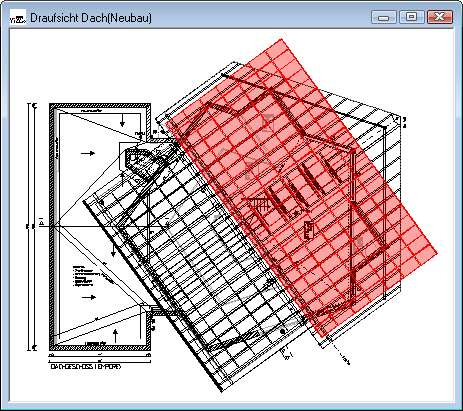

Hierbei wird vor dem Absetzen der Module eine Live-Vorschau durch den Cursor angezeigt. Durch diese Vorschau kann bereits vor dem Absetzen der Verlegung überprüft werden, welche Module des Verlegefeldes aufgrund der zuvor definierten Mindestabstände zur Dachgeometrie nicht verlegt werden können. Die Dachbereiche der Dachseite, in der aufgrund der definierten Mindestabstände Solarmodule verlegt werden können, werden grau dargestellt.
Je nach Veränderung des Absetzpunktes kann sich daher die Anzahl der tatsächlich platzierten Module verändern.
Bereits abgesetzte Verlegungen können verschoben, gedreht und kopiert werden. Es werden ständig die definierten Mindestabstände kontrolliert und die einzelnen Module im Verlegefeld hinzugefügt bzw. aus dem Verlegefeld entfernt.

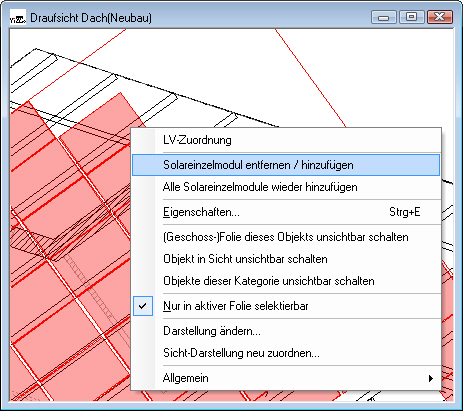

Nach dem Absetzen einer Verlegung können weitere Module des Verlegefeldes entgegen der definierten Mindestabstände hinzugefügt bzw. aus dem Verlegefeld entfernt werden. Hierzu kann das Verlegefeld selektiert und im Kontextmenü die Funktion Solarmodul ein- oder ausschalten gewählt werden.

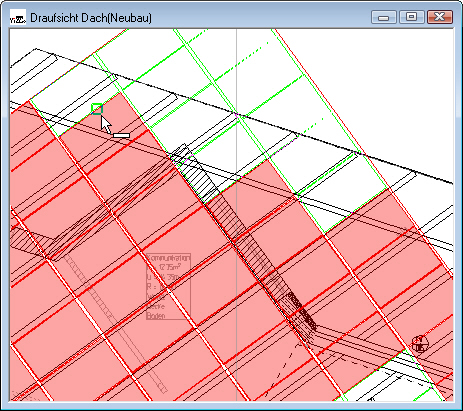

Nachfolgend können die einzelnen Module per Mausklick ausgewählt werden. Kann ein Modul entfernt werden, erscheint der Cursor als Minus-Zeichen, wenn es mit dem Mauszeiger angefahren wird. Analog erscheint der Cursor als Plus-Zeichen, wenn ein automatisch oder manuell entferntes Modul innerhalb des definierten Verlegefeldes dazugeschaltet werden kann.

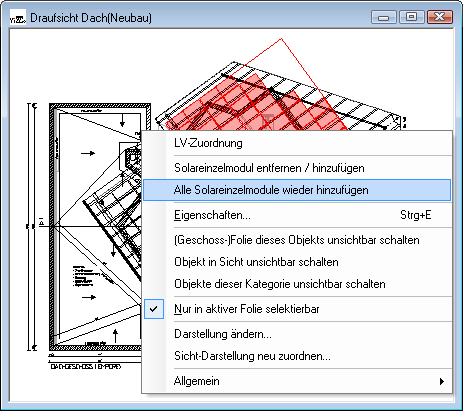

Zusätzlich können über das Kontextmenü einer Verlegung alle Solarmodule des definierten Verlegefeldes zur Verlegung hinzugefügt werden.
Auch bei dieser Funktion werden für diese hinzugefügten Module nachfolgend die definierten Mindestabstände zur Dachgeometrie ignoriert.
Mit Hilfe der Möglichkeit der Schattenberechnung von ViCADo.arc kann zusätzlich die Eigenverschattung der Module untereinander sowie die Verschattung durch das Gebäude selbst, Nachbargebäude oder Baumbestand untersucht und bewertet werden. Nachfolgend können einzelnen Module entfernt oder die Position der Verlegung über die bekannten Werkzeuge zur Positionierung, z.B. durch Verschieben
, entsprechend korrigiert werden.

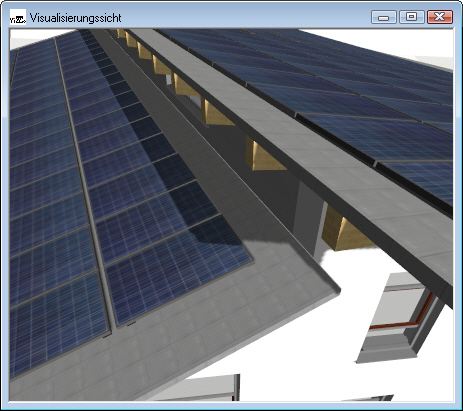

Da die Solarmodule als 3D-Bauteile in das Gebäudemodell eingefügt werden, stehen Sie selbstverständlich auch in Visualisierungen zur Verfügung. Sowohl Planer als auch Bauherrn können die Positionierung in der Visualisierung prüfen und Korrekturen vornehmen.
Auch die Befestigungsart der Module kann in Visualisierungen, Ansichten und Schnitten dargestellt werden. So ist es möglich zwischen einer Montage auf Montageschienen, einer aufgeständerten Montage oder eine Montage in der Dachfläche zu wählen. Die Darstellung wird für sämtliche Planteile technisch und zeichnerisch richtig übernommen.
Tipp: Mit dem mb-player können dem Bauherrn zur Betrachtung auf dessen Computer aussagekräftige und durchwanderbare 3D-Modelle via E-Mail gesendet werden. Der Bauherr kann auf diese Weise interaktiv den Entwurf in Kombination mit den verwendeten Solarmodulen in Ruhe prüfen, spätere Entwurfsänderungen werden vermieden und so der Bauablauf beschleunigt.
Video: ViCADo.solar - Leistungsumfang
