Fenster- und Türöffnungen können in ViCADo auf zwei verschiedene Arten mit Ausbauten versehen werden:
Hierbei wird das Fenster/die Tür als dreidimensionales Objekt im Gebäudemodell konstruiert. Die Darstellung in Draufsichten, Schnitt und Ansichten leitet sich von der Darstellung in der Visualisierung ab. Mit dem Fenster-/Tür-Designer können nahezu beliebige Grundformen und Teilungen konstruiert werden. Sämtliche Einstellungen zur Grundform und den einzelnen Fenster-/ Türflügeln sind über die Schaltfläche Fenster/ Tür bearbeiten… erreichbar.

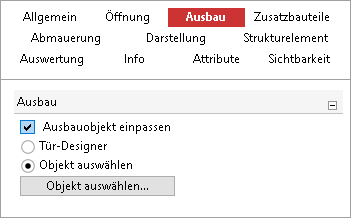

Der Öffnung wird ein Ausbauobjekt zugeordnet. Dieses Objekt wird nur in der Visualisierung dargestellt und den gewählten Geometriewerten angepasst.

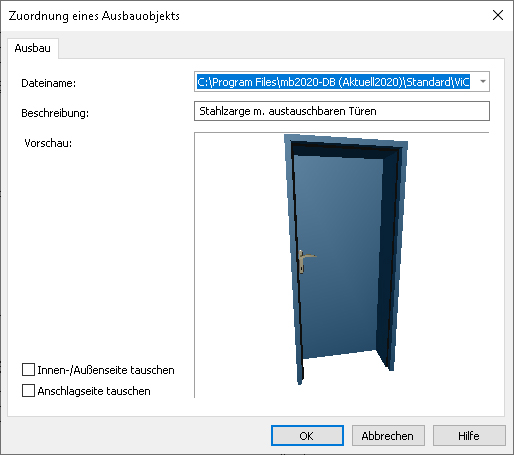

Im Dialog Zuordnung eines Ausbauobjekts, der über die Schaltfläche Objekt auswählen... zu erreichen ist, kann ein Objekt zur Darstellung in einer Visualisierungssicht gewählt werden. Klicken Sie auf die Auswahlbox des Feldes Dateiname und wählen Sie aus dem Objektkatalog das gewünschte Ausbauobjekt per Doppelklick aus. Das Objekt erscheint im Vorschau-Fenster und wird im Feld Beschreibung aufgeführt.

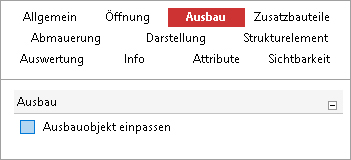

Es wird lediglich die Rohbau-Öffnung aufgrund der gewählten Geometrie-Werte erzeugt. Diese Option kann beispielsweise für Modelle gewählt werden aus denen ausschließlich Schal- und Bewehrungspläne abgeleitet werden sollen.
Siehe auch:
Fenster und Türen – Zusatzbauteile
Fenster und Türen – Abmauerung
Fenster und Türen – Darstellung
Fenster und Türen – Konstruktion
Fenster und Türen – Pfosten/Riegel
