Fenster verfügen gegenüber Türen zusätzlich über eine Einstellungsmöglichkeit für die Farbe bzw. Textur der Fensterbank.

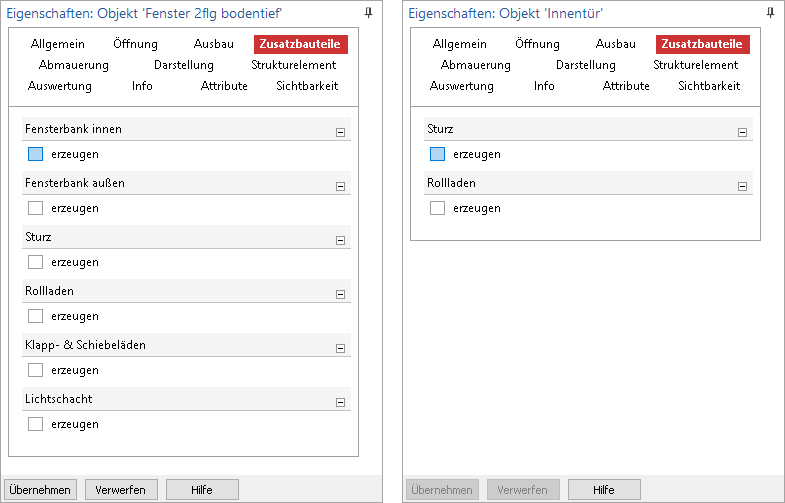

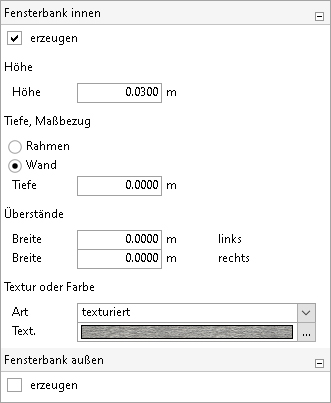

Über die Optionen Fensterbank innen bzw. Fensterbank außen in den Eigenschaften eines Fensters können die Einstellungen zu etwaigen Fensterbänken vorgenommen werden.
Falls eine Fensterbank erzeugt werden soll, kann man hier die Maße der Fensterbank angeben.
Höhe: Höhe der Fensterbank.
Tiefe/Maßbezug:
Rahmen: Das angegebene Maß für die Tiefe bezieht sich auf die Vorderkante des Rahmens.
Wand: Das angegebene Maß bezieht sich auf die Vorderkante der Wand (Überstandsmaß).
Tiefe: Tiefe der Fensterbank auf der entsprechenden Seite.
Überstand Links/Rechts: Seitlicher Überstand der Fensterbank.

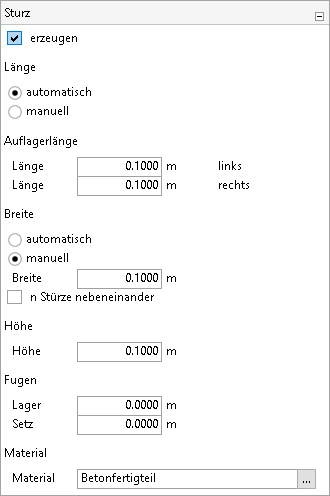

Über die Funktion Sturz kann Anzahl, Geometrie und Material des einzubauenden Sturzes gewählt werden.
Sturz einbauen: Ein Fertigteilsturz wird eingebaut, die Abmessungen ergeben sich aus der Auswahl des Sturzes.
Länge: Die Länge des Sturzes kann automatisch anhand der Öffnungsbreite und der angegebenen Auflagerlänge ermittelt werden. Die Sturzlänge kann darüber hinaus auch manuell eingetragen werden.
Anordnung: Bei einer manuell vorgegebenen Länge des Sturzes, kann hier die Lage des Sturzes gewählt werden.
Auflager links/rechts:
bei Sturzlänge automatisch: Anhand der vorgegebenen Auflagerlängen erfolgt die automatische Ermittlung der Sturzlänge.
bei Sturzlänge manuell: Im Falle einer außermittigen Lage des Sturzes kann für eine der beiden Seiten die Auflagerlänge vorgegeben werden. Die Auflagerlänge für die andere Seite ermittelt sich automatisch aus der vorgegebenen Sturzlänge.
Breite: Die Breite des Sturzes kann automatisch anhand der Wandinformationen festgelegt oder manuell eingetragen werden.
n Stürze nebeneinander: Je nachdem wie breit der gewählte Sturz ist, werden für die gesamte tragende Wandschale n-Stürze nebeneinander eingebaut. Beispiel: 24 cm breite Wand, gewählte Breite des Sturzes: 10 cm => es werden 2 Stürze nebeneinander eingebaut.
Höhe: Höhe des Sturzes
Fugen: Dicke der Lager- und der Setzfuge
Material: Es kann ein über die Stammdaten definiertes Material gewählt werden.
In ViCADo können Fenster und Türen neben den üblichen Rollläden als Sturzkästen auch mit Vorbau- und Aufsatzrollläden ausgestattet werden. Für Vorbaurollläden können als Formen sowohl halbrunde als auch eckige Ausführungen gewählt werden. Für Aufsatzrollläden ist es bei Bedarf möglich, eine verputzte Ausführung zu wählen, wodurch die Außenschale des Wandsystems automatisch bis zur Unterkante des Rollladens geführt wird.

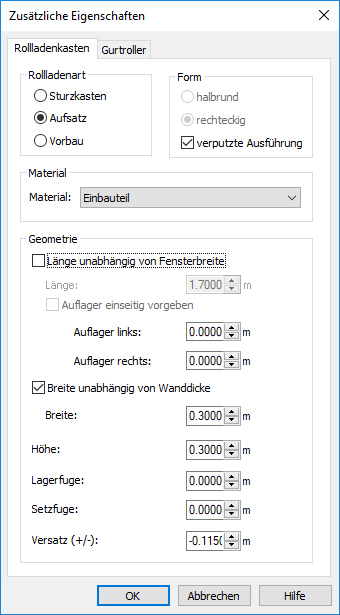

Über die Frage Rollladen im Kapitel Zusatzbauteile kann Art, Geometrie und Material des einzubauenden Rollladenkastens gewählt werden.
Auflager links/rechts: Es kann eine Auflagerlänge eingegeben werden, die zweite Auflagerlänge errechnet sich aus der Sturzlänge.
Versatz (+/-): Verschieben des Rollladenkastens senkrecht zur Wandachse. Positive Werte bedeuten eine Verschiebung zur Außenseite.

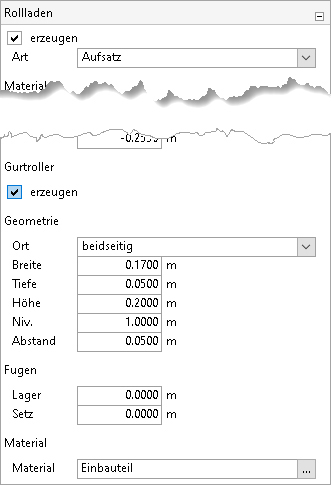

Über die Funktion Gurtroller kann Art, Geometrie und Material des einzubauenden Gurtrollers gewählt werden.
Gurtroller erzeugen: Einbauteil des Gurtrollers wird eingebaut, die Abmessungen ergeben sich aus der Auswahl.

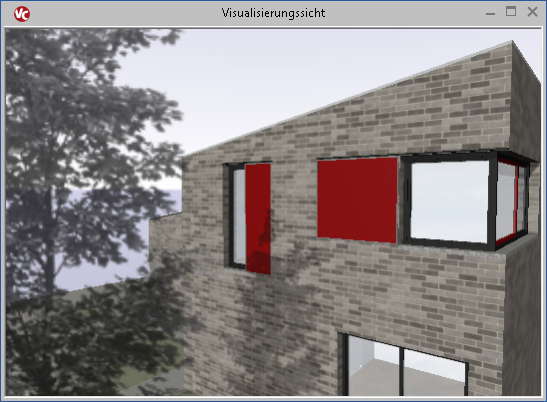

Fenster können in ViCADo sowohl mit Klapp- als auch mit Schiebeläden ausgestattet werden. Die Breite und Höhe der Fensterläden wird gemäß der gewählten Teilung und den Öffnungsmaßen automatisch errechnet.
Es ist möglich, ein- und beidseitige Anordnungen zu wählen.
Optional kann für die Fensterläden zusätzlich ein Rahmen mit abweichender Oberflächentextur gewählt werden. In Verbindung mit der Verwendung von Lochtexturen können so auch Fensterläden mit Lamellenfüllungen dargestellt werden.

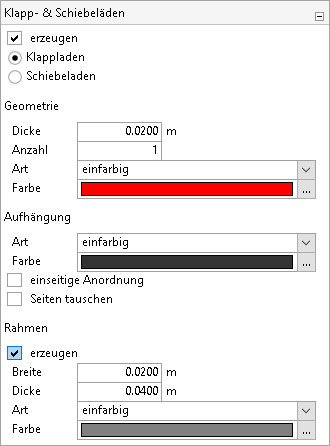

Über die Frage Klapp-/Schiebeläden im Kapitel Zusatzbauteile kann Anzahl, Position und Material der Fensterläden gewählt werden.
Fenster in ViCADo können optional mit einem Lichtschacht ausgestattet werden. Für die Kunststofflichtschächte sind frei definierbare Abmaße wählbar. Neben einem wählbaren Gitterrost kann ein Aufsatz in variabler Höhe gewählt werden.

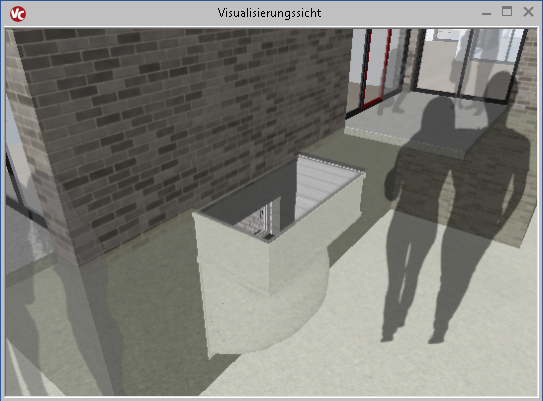

Der Lichtschacht wird als angebundenes Objekt an das Fenster erzeugt, wodurch bei Positionsänderungen des Fensters der Lichtschacht mitgeführt wird. Von der Mitte der Unterkante des Fenstersturzes kann eine abweichende Position angegeben werden. Das Lichtschacht-Objekt kann neben der Darstellung in der Visualisierung als reduzierte Ersatzdarstellung in Draufsichten und Schnitten dargestellt werden.

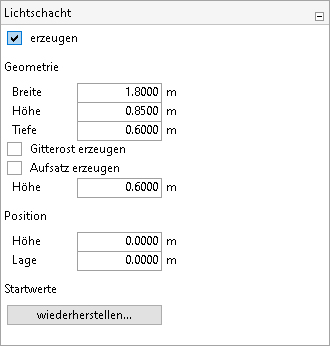

Über die Frage Lichtschacht im Kapitel Zusatzbauteile kann die Geometrie und Position des einzubauenden Lichtschachtes gewählt werden.
