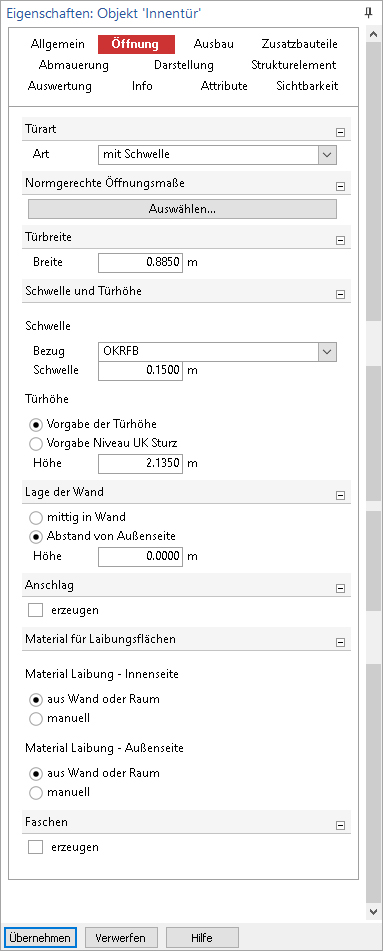

Im Kapitel Öffnung definieren Sie Öffnungsparameter wie Breite, Höhe und Schwellenhöhe der Tür. Darüber hinaus werden hier Angaben zum Anschlag und zu den Faschen gemacht.
Art: Es kann eine bodentiefe oder eine Tür mit Schwelle erzeugt werden.
Über die Schaltfläche Auswählen... stehen Öffnungsmaße von Fenstern zur Auswahl.
Lichte Breite der Tür (Rohbaumaß)
· Bezug: Ist als Maßbezug OKFFB gewählt, wird die Schwellenhöhe ab Oberkante Fußbodenaufbau des aktiven Geschosses gemessen. Ist als Maßbezug OKRFB gewählt, wird die Schwellenhöhe ab Oberkante Rohfußboden des aktiven Geschosses gemessen.
· Schwelle: Schwellenhöhe
· Türhöhe: Um die Höhe der Tür zu definieren gibt es zwei Möglichkeiten:
· Es kann ein fester Wert für die Höhe der Tür vorgegeben werden. Dazu ist die Auswahl Vorgabe der Türhöhe zu treffen und in das entsprechende Feld die gewünschte Höhe einzutragen. Die Höhe der Tür wird in diesem Fall ab der Oberkante der Schwelle (Rohbaumaß) gemessen. Ändert sich die Höhe der Schwelle, so verschiebt sich die Tür in der Ansicht entsprechend nach oben oder nach unten.
· Als zweite Möglichkeit kann das Niveau für die Unterkante des Türsturzes vorgegeben werden. Dazu ist die Auswahl Vorgabe Niveau UK Sturz zu treffen. Als Maßbezug können OKFFB oder OKRFB gewählt werden. Im letzten Schritt wird in das entsprechende Feld der gewünschte Wert der Sturzunterkante eingetragen. Sollte in diesem Fall die Schwellenhöhe verändert werden, passt sich die Höhe der Tür entsprechend an. Die obere Begrenzung der Tür bleibt fest.

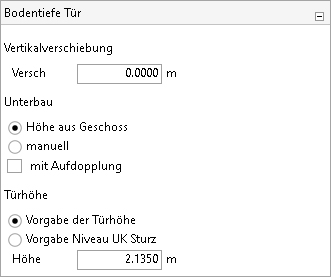

· Verschiebung: Vertikalverschiebung der Tür
· Türhöhe: Um die Höhe der Tür zu definieren gibt es zwei Möglichkeiten:
· Es kann ein fester Wert für die Höhe der Tür vorgegeben werden. Dazu ist die Auswahl Vorgabe der Türhöhe zu treffen und in das entsprechende Feld die gewünschte Höhe einzutragen. Die Höhe der Tür wird in diesem Fall ab der Oberkante des Rohfußbodens, bzw. falls vorhanden ab der Oberkante des Unterbaus gemessen. Ändert sich die Höhe des Unterbaus, so verschiebt sich die Tür in der Ansicht entsprechend nach oben oder nach unten.
· Als zweite Möglichkeit kann das Niveau für die Unterkante des Türsturzes vorgegeben werden. Dazu ist die Auswahl Vorgabe Niveau UK Sturz zu treffen. Als Maßbezug können OKFFB oder OKRFB gewählt werden. Im letzten Schritt wird in das entsprechende Feld der gewünschte Wert der Sturzunterkante eingetragen. Sollte in diesem Fall die Unterbauhöhe verändert werden, passt sich die Höhe der Tür entsprechend an. Die obere Begrenzung der Tür bleibt fest.
· Unterbau: Kann z.B. für Hauseingangs- oder Zimmertüren definiert werden. Es können sowohl Aufdopplungen als auch Aufdopplungen mit Außenwandsockeln definiert werden. Als Unterbauhöhe kann sowohl die Höhe des Fußbodenaufbaus des aktiven Geschosses übernommen (Auswahl Höhe aus Geschoss), als auch ein beliebiger Wert (Auswahl manuell) ab Oberkante des Rohfußbodens des aktiven Geschosses gewählt werden.
Hier wird die Lage der Tür in der Wand in der Draufsicht bestimmt:
· mittig in Wand: Die Außenseite der Tür befindet sich in der Draufsicht in Wandmitte
· Abstand von Außenseite: Es kann ein Abstand für die Außenseite der Tür von der Wandaußenseite vorgegeben werden.
Über die Frage Anschlag können Mauerwerksanschläge für Türöffnungen sowohl in einschaligen als auch in mehrschaligen Wänden definiert werden.
ohne Anschlag: es wird kein Anschlag für die Öffnung gezeichnet.
Innenanschlag: wird z. B. eine Öffnungsbreite von 1,51 m und Anschlagsbreite von 6,25 cm eingegeben, dann ergibt sich ein Rohbaumaß innen von 1,635 m.
Außenanschlag: wird z. B. eine Öffnungsbreite von 1,51 m und Anschlagsbreite von 6,25 cm eingegeben, dann ergibt sich ein Rohbaumaß außen von 1,635 m.
Anmerkung: Zusätzlich können für Öffnungen in Wänden, die mindestens zwei Schalen haben, Abmauerungen definiert werden. Einstellungen hierzu können über das Kapitel Abmauerung vorgenommen werden.
Hier kann das Belagmaterial der Laibungsflächen getrennt nach Innen- und Außenseite vorgegeben werden. Das Material kann automatisch aus den Wand- oder Raumeigenschaften übernommen oder manuell vorgegeben werden.
Über die Frage Faschen können für Türen außenseitige Faschen erzeugt werden.
Es kann für die Faschen sowohl eine umlaufende, einheitliche Breite als auch für jede Seite eine separate Breite gewählt werden. So ist es möglich, waagerechte oder senkrechte Fassadenversprünge in Ansichten und Visualisierungen zu erzeugen.
Für die Faschen kann ein beliebiges Material gewählt werden, dadurch ergibt sich die gewünschte Texturierung für die Faschen. Alternativ können Texturen über Drag & Drop aus dem Texturen-Katalog auf die Fläche der Faschen in der Visualisierung gezogen werden.
